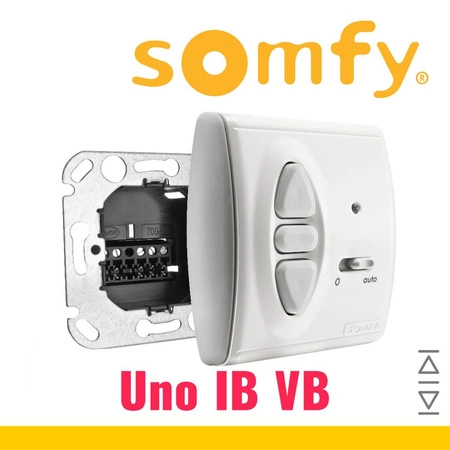

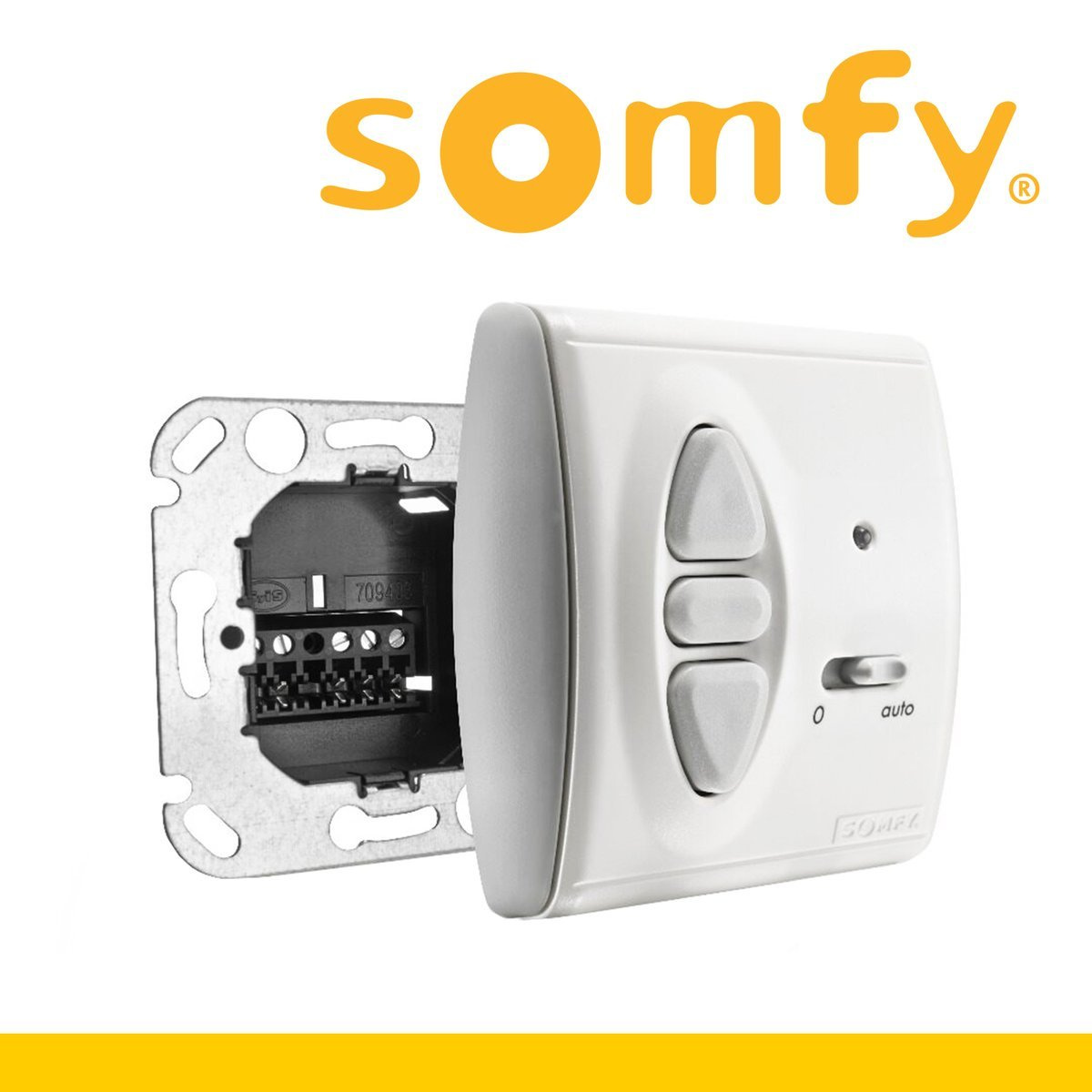

Somfy Centralis Uno IB / IB VB - Steuerung für Rollladen/Markise/Jalousien
Centralis Uno IB ➔ Trägerprodukt Rollladen/Markise
Centralis Uno IB VB ➔ Trägerprodukt Jalousie
Das Motorsteuergerät für Jalousien:
Manuelle Steuerung eines drahtgebundenen Antriebes. Mit der Funktion, einen zentralen Fahrbefehl einer IB-Steuerung zu bekommen.
Eigenschaften:
* Einzelbedienung ist möglich,
*Zentralbedienung über Schiebeschalter,
* einschaltbar und ausschaltbar Bedienung über große AUF-, AB- und STOPP-Tasten.
Einlernbar Signalanzeige über LE. (z.B. System gesperrt durch Windalarm). Zwischenpositionen sind auch möglich. Schnelle und einfache Montage durch starken Metallrahmen. Nachfolger von CD8010
TECHNISCHE DATEN:
Betriebsnennspannung: 220 – 240V ~ 50/60Hz
Spannung Steuerleitung: SELV
Schutzgrad durch Gehäuse: IP 40
Schutzklasse: II
Betriebstemperatur: +5°C bis +40°C
Umgebungsbedingungen:trockene Wohnräume
Schaltkontaktbelastbarkeit Relais:cos(fi) > 0,8 / 3A / 230V / 50Hz
Laufzeit Antrieb (Schaltzeit Relais): ca. 3 min.

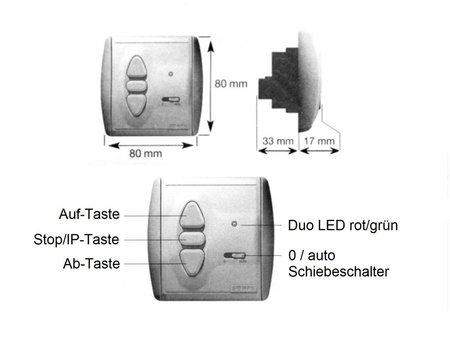

Einstellungen
0/auto Schiebeschalter
Schiebeschalter auf Position "auto"
Zentralbefehle (z. B. ausgelöst durch eine Zeit- schaltuhr, Wind-, Sonnenautomatik oder einen Zentraltaster) werden ausgeführt. Bei Zentralbe- fehlen mit einer Impulsdauer > 1sek., (z.B. aus- gelöst durch eine Windautomatik) leuchtet zusätz- lich die LED rot auf. Während die LED rot auf- leuchtet ist eine manuelle Bedienung über die AUF-/AB-Tasten am Motorsteuergerät Centralis Uno IB nicht möglich.
Schiebeschalter auf Position "0"
Zentralbefehle werden nicht ausgeführt, solange sie eine Impulsdauer von < 1sek. aufweisen. Das heißt, ein Befehl ausgelöst durch eine Zeit- schaltuhr wird vom Motorsteuergerät Centralis Uno IB nicht ausgeführt.
Weist der Zentralbefehl jedoch eine Impulsdauer
>1sek. auf (z.B. ausgelöst durch eine Windauto- matik) so wird ein Fahrbefehl ausgelöst obwohl der Schiebeschalter auf Position „0“ ist (Sicher- heitsfunktion).
Frei wählbare Zwischenposition bei Centralis Uno IB für Rollladen/Markise
Mit dem Motorsteuergerät Centralis Uno IB haben Sie die Möglichkeit zwei frei wählbare Zwi- schenpositionen einzulernen.
– Eine Zwischenposition ist einlernbar von der oberen Endlage Ihres Behanges (Behang ist geöffnet).
– Eine Zwischenposition ist einlernbar von der unteren Endlage Ihres Behanges (Behang ist geschlossen).
Um die Zwischenpositionen einzulernen wird die Laufzeit zwischen der unteren/oberen Endlage und der Zwi- schenposition abgespeichert.
Aufrufen der eingelernten Zwischenposition
Um die entsprechende Zwischenposition aufzurufen, drücken Sie kurz die STOP/IP-Taste am Centralis Uno IB, während sich der Behang in der oberen oder unteren Endlage befindet.

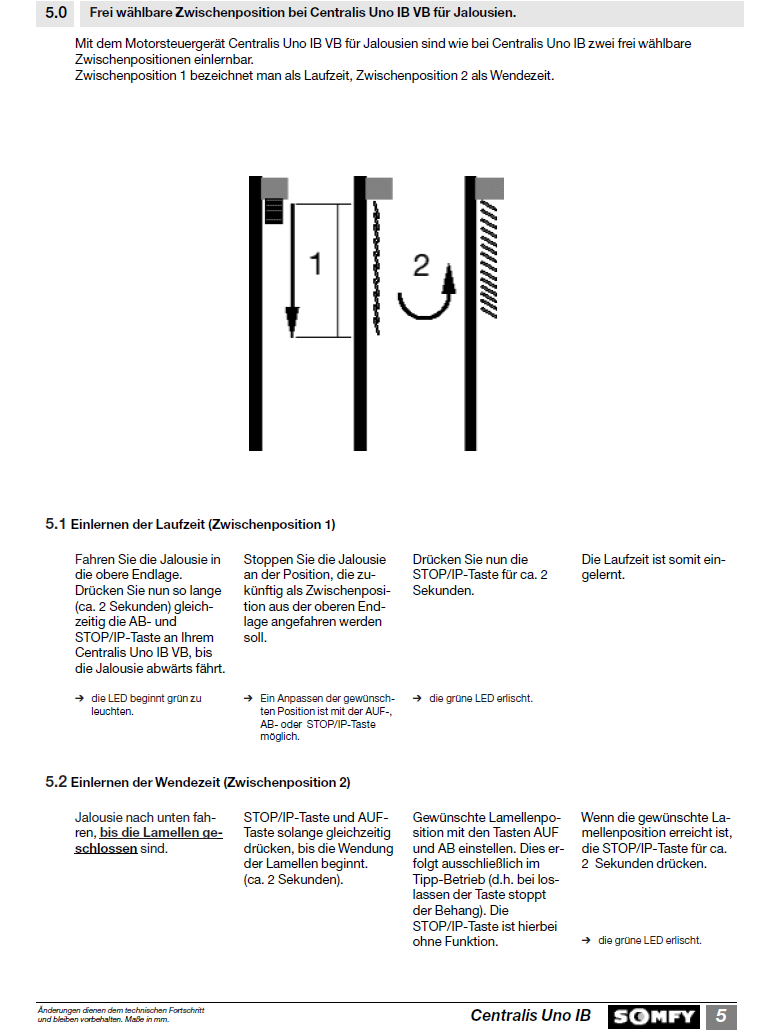

Frei wählbare Zwischenposition bei Centralis Uno IB VB für Jalousien
Mit dem Motorsteuergerät Centralis Uno IB VB für Jalousien sind wie bei Centralis Uno IB zwei frei wählbare Zwischenpositionen einlernbar.
Zwischenposition 1 bezeichnet man als Laufzeit, Zwischenposition 2 als Wendezeit.
Aufrufen der Funktionsfolge Laufzeit und Wendezeit
Um die Kombination aus Laufzeit und Wendezeit aufzurufen, drücken Sie kurz die STOP/IP-Taste am Centralis Uno IB VB, während sich die Jalousie in der oberen Endlage befindet.
Aufrufen der Wendezeit. Die Wendezeit kann in jeder beliebigen Position nach einem manuellen AB-Befehl (d.h. geschlossene Lamellen) durch kurzes drücken der STOP/IP-Taste aufgerufen werden
Centralis Uno IB VB Bedienergonomie
Für die Bedienung einer Jalousie gibt es grundsätzlich zwei verschiedene Arten der Bedienergonomie.
Europäische Bedienergonomie
Kurzes Antippen der AUF- oder AB-Taste.
- es wird entsprechend der Länge des Tastendrucks eine Wendung ausgeführt. (Tipp-Betrieb).
Langes Antippen der AUF- oder AB-Taste.
- es wird ein Auf- oder Ab-Fahrbefehl ausgeführt. (Rast-Betrieb).
US-Bedienergonomie
Kurzes Antippen der AUF- oder AB-Taste.
- es wird ein Auf- oder Ab-Fahrbefehl ausgeführt. (Rast-Betrieb).
Langes Antippen der AUF- oder AB-Taste.
- es wird eine Wendung der Lamellen ausgeführt. (Tipp-Betrieb).
Im Auslieferungszustand ist die Europäische Bedienergonomie eingestellt
Um die Bedienergonomie umzustellen, muss nach einer Netzunterbrechung am Motor- steuergerät Centralis Uno IB VB innerhalb von 30 sek. für 5 sek. die STOP/IP-Taste gedrückt werden.

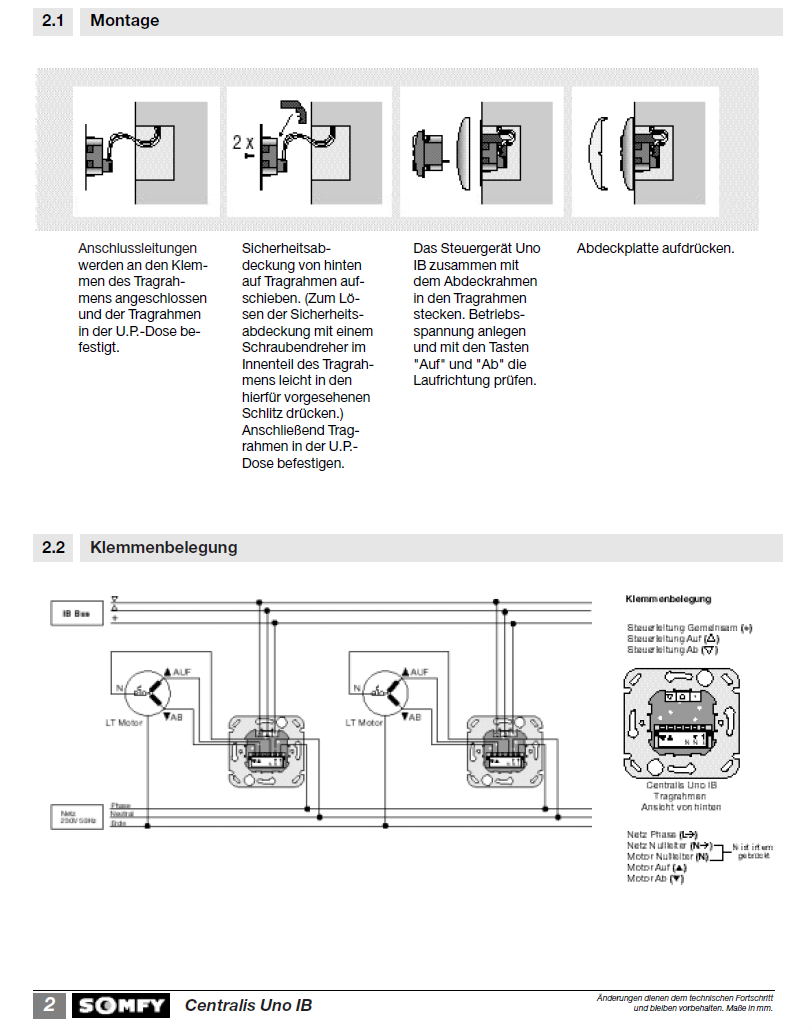

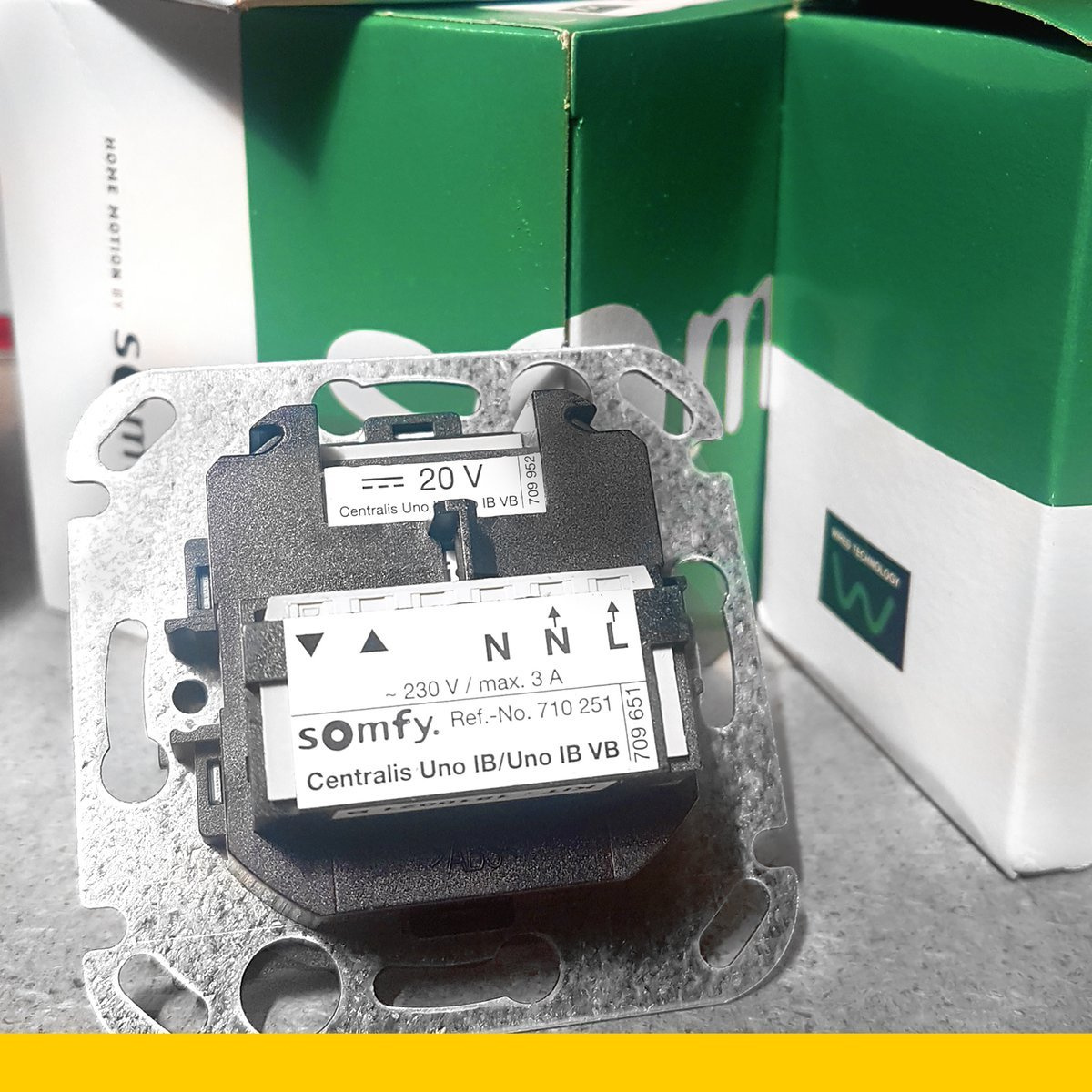

Installation
- Errichten, Prüfen und Inbetriebnahme des ~230 V-Anschlusses darf nur von einer
Elektrofachkraft (lt. VDE 0100) durchgeführt werden!
- Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvor- kehrungen gegen unbeabsichtigtes Einschalten! Bitte beachten Sie die Sicherheitsabdeckung um eine sichere Trennung der Steuerleitung und der Netzleitung zu gewährleisten.
- Centralis Uno IB ist zur Montage in einer Unterputzdose- Schaltdose 60 mm Ø oder passenden Aufputz-Kappe geeignet.
