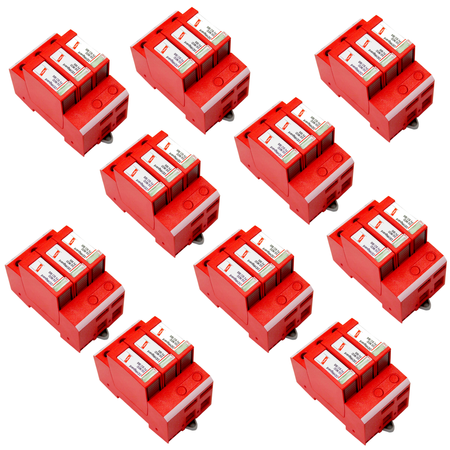

Satz 10x DEHNguard modular DG M YPV SCI 1000 952510 DEHN Schutzlösungen Überspannungsschutz

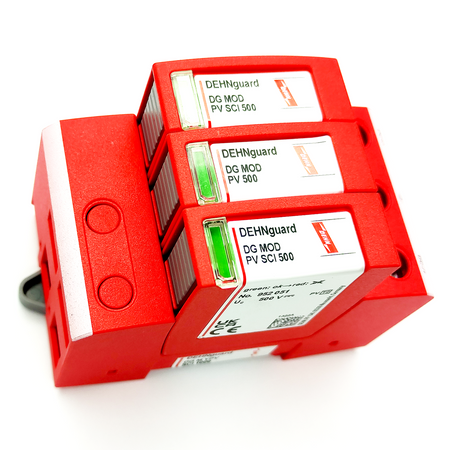

DEHN Modularer Überspannungsableiter DEHNguard modular DG M YPV SCI 1000 952510

Schützen Sie Ihre Photovoltaikanlagen (PV-Anlagen) mit dem hochmodernen DEHN DEHNguard Modular DG M YPV SCI 1000 952510, das speziell für leistungsstarke Solarenergiesysteme entwickelt wurde. Mit Präzision und dem Schutz Ihres PV-Systems im Sinn konstruiert, bietet dieser modulare Überspannungsschutz unvergleichlichen Schutz gegen Überspannungen und stellt sicher, dass Ihre Investition sicher und effizient bleibt.

Hauptmerkmale:

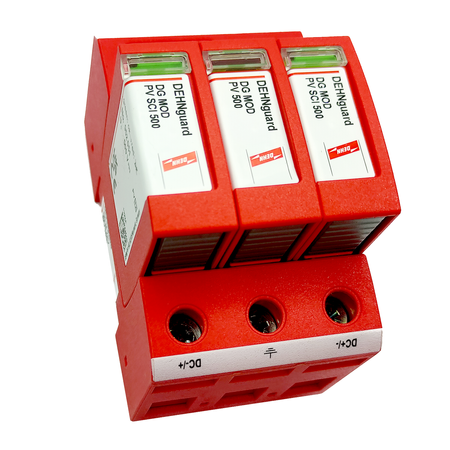

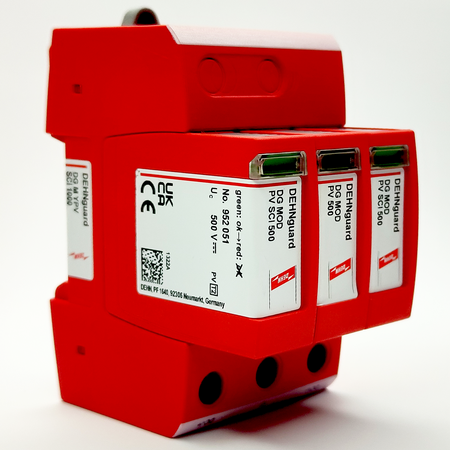

• Modulares Design: Vorgefertigte Kompletteinheit mit einem Basisteil und einsteckbaren Schutzmodulen für eine einfache Integration in Photovoltaikanlagen.
• Patentierte SCI-Technologie: Kombiniert ein Trenn- und Kurzschlussgerät mit sicherer elektrischer Trennung im Schutzmodul, was Sicherheit und Zuverlässigkeit gewährleistet.

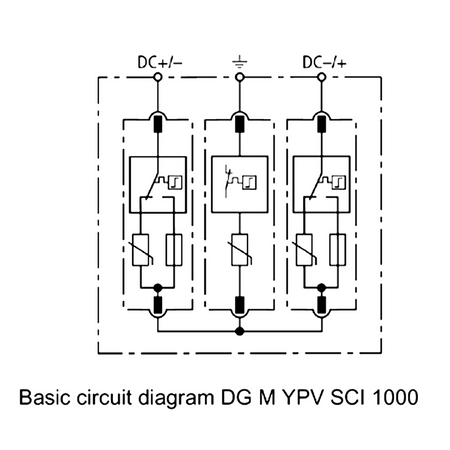

• Y-Schaltungs-Konfiguration: Bewährtes fehlerresistentes Design verhindert Schäden am Überspannungsschutzgerät bei Isolationsfehlern im Generatorstromkreis.
• DC-Sicherungsintegration: Ermöglicht den sicheren Austausch von Schutzmodulen ohne das Risiko der Lichtbogenbildung.
• Standardskonformität: Vollständig getestet nach EN 50539-11 und geeignet für den Einsatz in allen PV-Systemen gemäß IEC 60364-7-712.

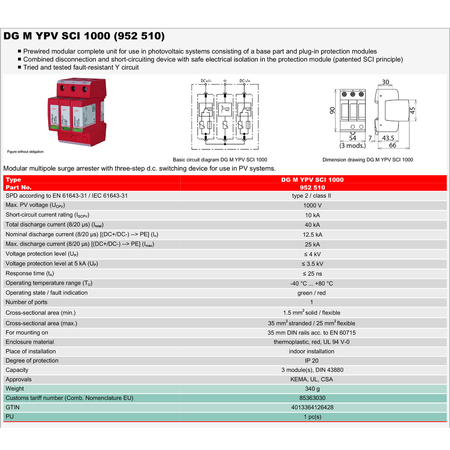

Technische Spezifikationen:

• Typ des Überspannungsschutzgerätes: SPD gemäß EN 61643-31 / IEC 61643-31 Typ 2 / Klasse II.
• Maximale PV-Spannung (UCPV): 1000 V.
• Nennkurzschlussstrom (ISCPV): 10 kA.
• Gesamtentladestrom (Itotal): 40 kA (8/20 µs).
• Nennentladestrom (In): 12,5 kA (DC+/DC- --> PE, 8/20 µs).
• Maximaler Entladestrom (Imax): 25 kA (DC+/DC- --> PE, 8/20 µs).
• Spannungsschutzniveau (UP): ≤ 4 kV.
• Ansprechzeit (tA): ≤ 25 ns.
• Betriebstemperaturbereich (TU): -40 °C bis +80 °C.
• Anzeige: Betriebs-/Fehleranzeige (grün/rot).
• Anschlüsse: 1 Anschlusspunkt, geeignet für Leiterquerschnitte von 1,5 mm² (massiv/flexibel) bis 35 mm² (mehrdrähtig) / 25 mm² (feindrähtig).

Zusätzliche Merkmale:

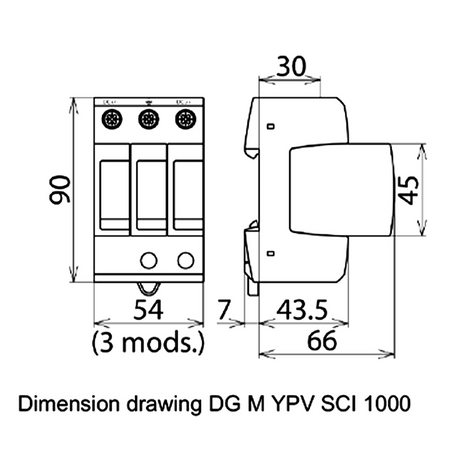

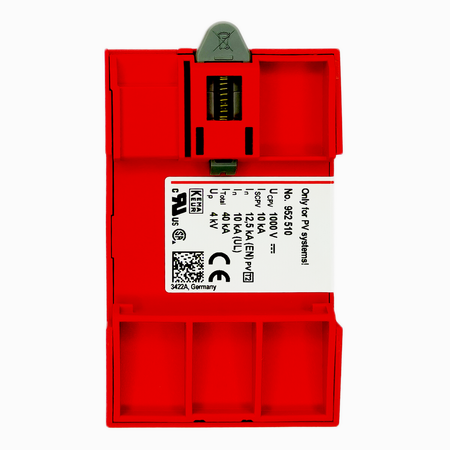

• Entwickelt zur Montage auf 35 mm DIN-Schienen gemäß EN 60715.
• Langlebiges, feuerbeständiges Thermoplastgehäuse in Rot, bewertet mit UL 94 V-0.
• Inneninstallation mit Schutzklasse IP 20.
• Kapazität für 3 Module, konform mit DIN 43880.
• Zertifizierungen: KEMA, UL, CSA.
• Gewicht: 340 g.
