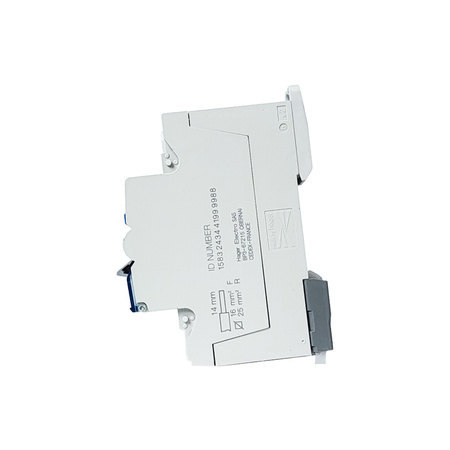

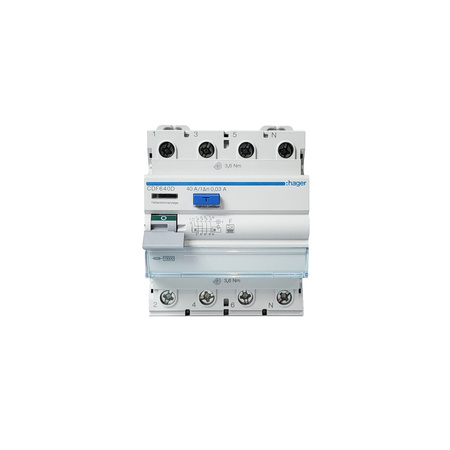

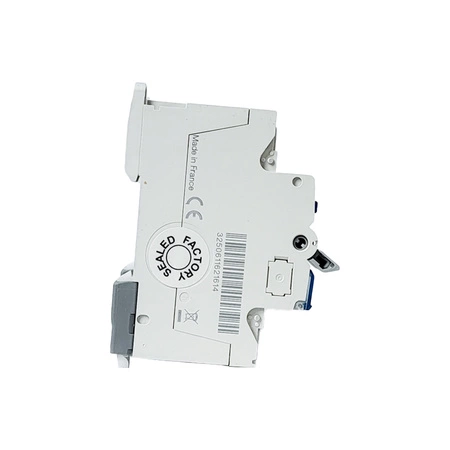

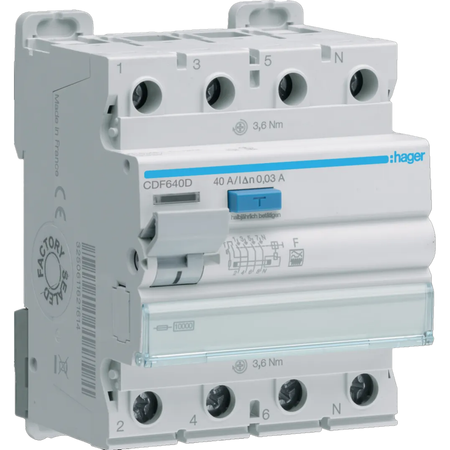

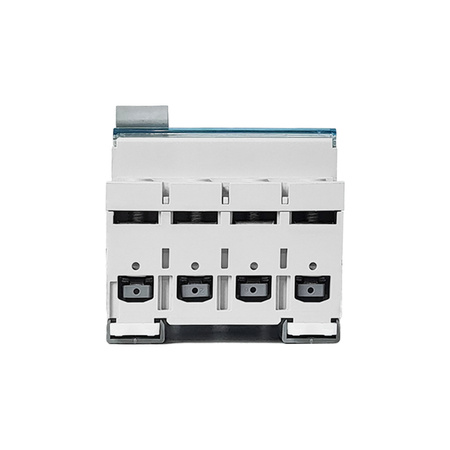

Hager CDF640D RCCB Fehlerstromschutzschalter 3P+N 40A 30mA 10kA Typ F

Hager CDF640D RCCB Fehlerstromschutzschalter 3P+N 40A 30mA 10kA Typ F

Technische Spezifikation

Architektur:

• Polanordnung: 3P+N

Elektrischer Strom:

• Nennstrom: 40 A
• Bemessungsfehlerstrom (Idn): 30 mA
• Ausschalt- und Trennvermögen (Idm): 1,25 kA
• Bedingter Bemessungskurzschlussstrom (Icn) nach EN61008-1: 10 kA

Nennstrom bei verschiedenen Temperaturen:

• Für Temperaturen von -25°C bis 70°C: 40 A

Haupt elektrische Attribute:

• Nominales Drehmoment für die obere Klemme: 3,60 Nm
• Nominales Anzugsmoment für die Abgangsklemme: 3,60 Nm
• Bemessungsschaltspannung (Ue, AC): 230 - 400 V
• Versorgungsart: AC
• Bemessungsisolationsspannung (Ui): 500 V
• Prüfspannung der Betriebsspannung: 2 kV
• Bemessungsstoßspannung (Uimp): 4000 V
• Bemessungs-Stoßspannungsfestigkeit (Uimp PN-EN-60947-3): 6000 V
• Maximale Betriebsspannung: 440 V
• Frequenz: 50 Hz

Kapazität:

• Anzahl der Module: 4

Kompatibilität:

• Montage auf DIN-Schienen: Ja

Sicherheit:

• Fehlerstromschutzschalter Typ: Typ F
• Schutzklasse IP: IP20

Installation und Montage:

• Verbindungstyp oben: Schraubklemme
• Verbindungstyp unten: biconnect
• Querschnitt des Ausgangs mit Schrauben für starre Leiter: 1 - 25 mm²
• Querschnitt der Schraubklemme für flexible Leiter: 1 - 16 mm²

Leistung:

• Gesamtleistungsverlust für Nennstrom: 4,39 W

Betriebsbedingungen:

• Maximale Höhe über dem Meeresspiegel: 2000 m

Haltbarkeit:

• Elektrische Haltbarkeit: 10000 Zyklen
• Mechanische Haltbarkeit: 20000 Zyklen

Konnektivität:

• Verbindungstyp: Schraubklemme
• Ausrichtung der oberen Klemmen: Ausgerichtete Klemme
• Ausrichtung des unteren Anschlusses: Ausgerichtete Klemme

Abmessungen:

• Höhe: 85 mm
• Breite: 72 mm
• Tiefe: 70 mm
