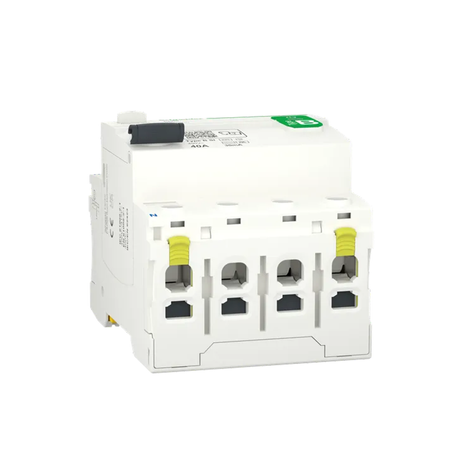

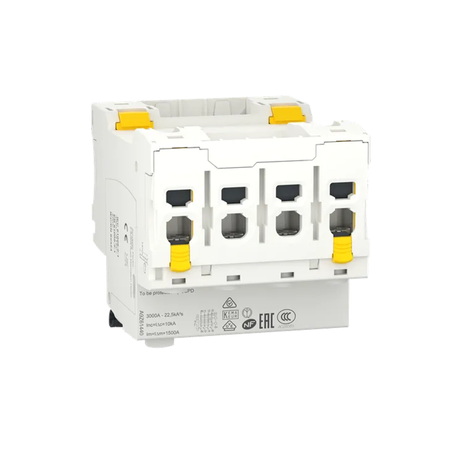

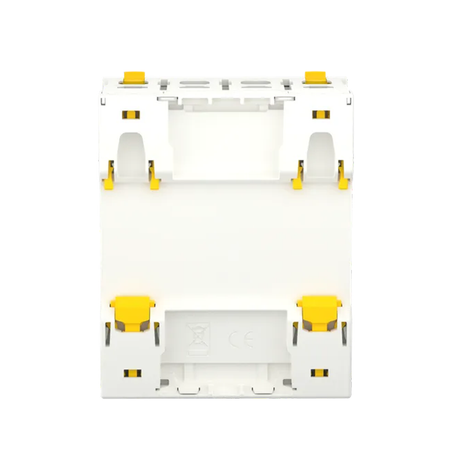

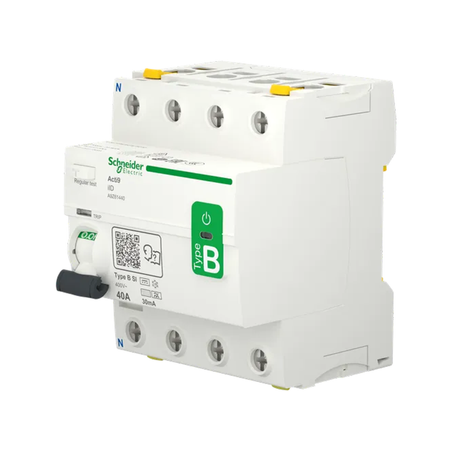

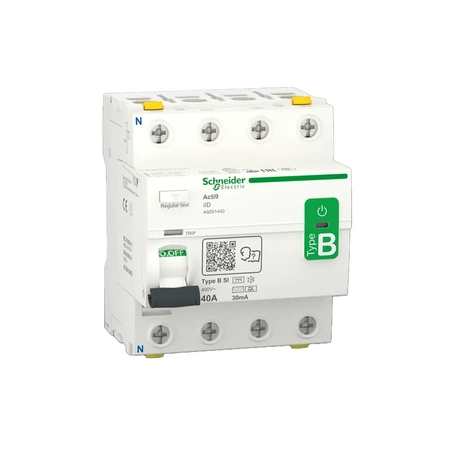

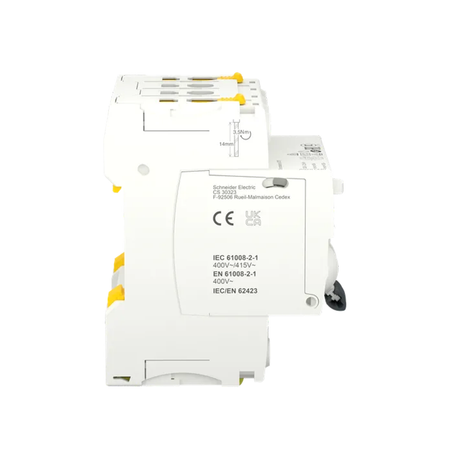

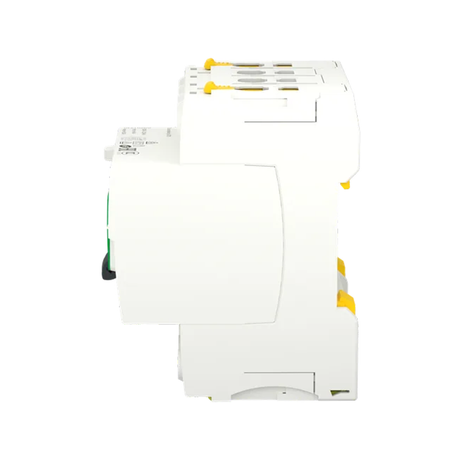

Schneider A9Z61440 Fehlerstromschutzschalter Acti9 40A 4-polig 30mA Typ B-SI

Detaillierte Produktbeschreibung

Grundlegende Parameter

• Produktreihe: Acti 9
• Produktname: Acti9 iID
• Produkttyp oder Komponente: Fehlerstromschutzschalter (RCCB)
• Gerätekurzbezeichnung: iID
• Geräteeinsatz: Photovoltaik, 3P-Geschwindigkeitsantrieb, Aufzug
• Polbeschreibung: 4P
• Neutralleiterposition: LINKS
• [In] Nennstrom: 40 A
• Netzart: Wechselstrom (AC)
• Empfindlichkeit gegen Fehlerstrom: 30 mA
• Fehlerstromschutzschalterverzögerung: Verzögerungsfrei
• Fehlerstromschutzschaltertyp: Typ B-SI (Super Immunisiert)
• Gütezeichen: VDE, NF, IMQ, KEMA

Ergänzende Parameter

• Gerätestandort im System: Ausgang, Eingangsgruppe
• Netzfrequenz: 50 Hz
• [Ue] Nennschaltspannung: 400 V Wechselstrom (AC) 50 Hz
• Auslösetechnologie des Fehlerstromschutzschalters: Unabhängig von der Spannung
• Bemessungs-Schalt- und Ausschaltvermögen: Idm 1500 A, Im 1500 A
• Bedingter Bemessungskurzschlussstrom: 10 kA
• Bemessungsisolationsspannung [Ui]: 500 V
• Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
• Kontaktpositionsanzeige: Ja
• Steuerungsart: Hebel
• Lokale Anzeige: Ein/Aus-Anzeige, Spannungsanzeige: LED (grün), Auslöseanzeige
• Montageart: Rastmontage
• Montagebasis: DIN-Schiene
• Breite in 9 mm Modulen: 8
• Abmessungen: Höhe: 88 mm, Breite: 72 mm, Tiefe: 79 mm
• Produktgewicht: 415 g
• Farbe: Weiß
• Mechanische Lebensdauer: 20000 Zyklen
• Elektrische Lebensdauer: 15000 Zyklen
• Beschreibung der Sperroptionen: Sperrvorrichtung für Vorhängeschloss

Anschlüsse - Klemmen

• Doppelklemme vorne: 1…35 mm² starr, 1…25 mm² flexibel, 1…25 mm² flexibel mit Aderendhülse
• Doppelklemme hinten: 1…25 mm² starr, 1…16 mm² flexibel, 1…16 mm² flexibel mit Aderendhülse
• Abisolierlänge: 14 mm für obere oder untere Verbindung
• Anzugsdrehmoment: 3,5 N.m für obere oder untere Verbindung

Arbeitsumgebung

• Normen: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
• Produktzertifizierung: CCC, KC
• Schutzart IP: IP20 gemäß IEC 60529, IP40 (modulares Gehäuse) gemäß IEC 60529
• Schutzart IK: IK05
• Verschmutzungsgrad: 3
• Überspannungskategorie: IV
• Elektromagnetische Verträglichkeit: 8/20 µs Stoßstromfestigkeit, 3 kA gemäß EN/IEC 61008-1
• Arbeitshöhe (in Metern über dem Meeresspiegel): 0...2000 m
• Umgebungstemperatur im Betrieb: -25…60 °C
• Umgebungstemperatur bei Lagerung: -40…85 °C
